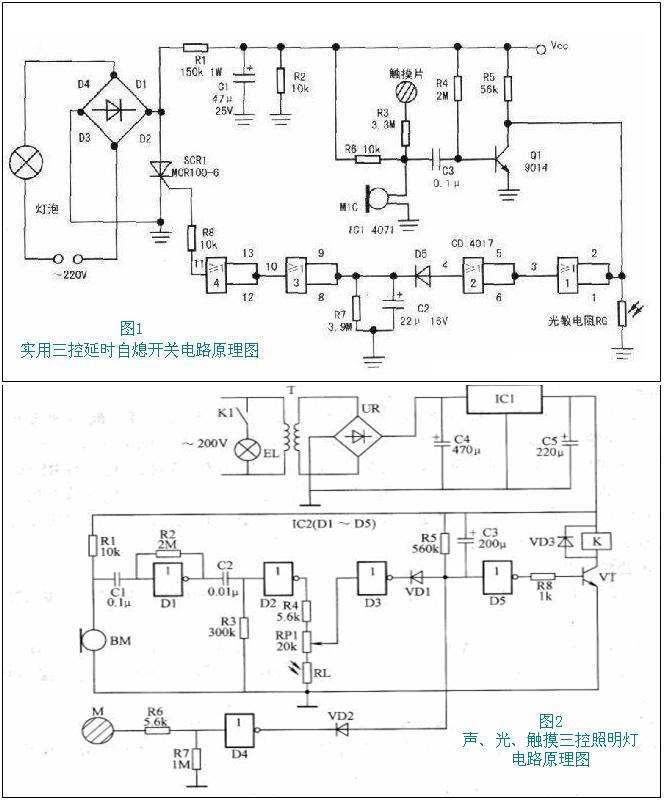

三控电路设计

三控电路设计篇一

三控开关的电路图及开关

三控开关的电路图及开关

最近在规划新家的装修，强电部分改造，需要用到三控开关，即在三个地方可以同时控制一个灯，主要在主卧、次卧使用。卧室门口一个开关、床的两边分别一个开关，一共三个，都可以控制卧室主灯。

在网上关于三控开关的资料比较少，将自己整理的一些资料发上来给大家看看，有错误的地方，请专业人士指正。

K1和K3就是普通的双控开关，中间的开关比较特殊，称为“中途开关”（或叫“中途掣开关”、“双路换向开关”）。在别墅、错层等大面积房型，或一些公共场所中，可能会有一个电器（常见为照明电器）需要在三个甚至更多位置进行通断控制。中途开关就是为了满足这种需求而设计的。

三个位置控制一个电器，需要两只双控开关加一只中途开关；

四个位置控制一个电器，需要两只双控开关加两只中途开关；

五个位置控制一个电器，需要两只双控开关加三只中途开关，以此类推

1、基本电路图如下所示：

插座一般离地面30公分，不应低于20公分，开关一般距地130公分。

介绍日常的电工常识：

家庭常用的电线截面规格有

• 1.5mm²

• 2.5mm²

• 4 mm²

• 6 mm²

1 mm²的电线最大可承受5-6安培的电流

电线选购注意事项

看铜的纯度，纯度越高质量越好。

• 看包铜芯的PVC材料质量如何，质量越好，漏电几率越低。

• 看每一卷电线的长度标准，重量是否足，使用温度为-30至+70摄氏度。

布线时注意事项

在铺设线路的时候，火线、零线和地线需选用不同颜色的电线。

• 一般火线用红色。

• 零线用黄色或蓝色。

• 地线用黑色或黄绿相间的双色线。

电线英文字母含义

Ｒ 软线多芯

BV 铜塑线

ZR 阻燃

Ｖ 护套（单）

BVVB 护套线

ＹＩ 橡套

电线管的特性

阻燃性能好 PVC管在火焰上烧烤离开后，自燃火能迅速熄灭，避免火势沿管道蔓延；同时，由于它传势性差，在火灾情况下，能在较长时间内有效地保护线路，保证电器控制系统运行，便于人员疏散。

绝缘性好 能承受高压而不被击穿，有效避免漏、触电危险。

耐腐蚀、防虫害 PVC管具有耐一般酸碱性能，同时，由于PVC管内不含增塑剂，因此无虫鼠危害。

拉压力强 能承受强压力，适合于明装或暗装在混凝土中，不怕受压破裂。

施工简便 A:PVC管重量轻，便于车辆运输和人工搬运，施工安装时轻便省力。

B：PVC管容易弯曲，只要插入一根弯弹簧，可以在室温下人工弯曲成形。

C：剪接方便，用剪管器可以方便地剪断直径32mm以下的PVC管，用粘合剂和有关附件，可以迅速方便地把PVC管连接成所需的形状。

电线管操作注意事项

• 在铺设电线穿管时电线的总的线截面积，不能超出线管内直径的40%。

• 在设计电线铺设时电线与信号线不能同穿一根线管，以避免相互干扰。

常用开关按功能可分为

• 单控开关

• 双控开关

• 多控开关

单控开关 最常用的一种开关，即一个开关控制一组线路。

双控开关 是两个开关控制一组线路，可以实现楼上楼下同时控制。

多控开关 由多个开关来控制一组或几组线路，实现最大化的方便使用。

断路器一般可分为

• 塑壳式断路器

• 高分断小型断路器

• 漏电断路器

塑壳式断路器 塑壳断路器用于分配电能和保护电路及电源设备的过载和短路，以及正常工作条件下，作不频繁分断和接通电力线路之用。{三控电路设计}.

高分断小型断路器 适用于线路和电动机的边裁，短路保护。当线路发生过载和短路时，断路器会在0.01秒内切断电源，对线路起到保护作用，同时可做为不频繁转换和不频繁启起动

之用。 漏电断路器 漏电断路器由高分断小型断路器与相配套的漏电附件相连接组成，漏电附件单独不能使用。不仅对线路的过载，短路实现保护，而且对人身触电、线路漏电超过额定值时，漏电断路器能在0.01秒内自动切断电源，保证人身安全和防止发生因泄露电流造成的事故。 断路器工作原理为

• 当负载电流大于额定电流时，过电流使双金属片发热而弯曲变形，双金属片弯曲到一定程度时推动脱扣机构，脱扣器迅速脱扣，使动触头动作，分断电路。

• 当电路或负载发生短路时，强大的短路电流流过电磁线圈，产生极强的磁场，铁芯推动脱扣机构，脱扣器迅速脱扣，使动触头动作，分断电路{三控电路设计}.

常见问答

选购空调，其大小最好依据制冷量的多少来判定，用几匹机来看是欠精确的。就目前中国的空调市场而言，1匹机的制冷量大约为2500W，1.5匹机为3200——3500W，2匹机为4500——5000W。

一极二线的漏电开关对进线要求区分火线与零线，并且开关断开时零线并没有断开；二极二线的开关进线可互换，断开时对火、零线一起切断，更加安全。{三控电路设计}.

在装修中使PVC电线管能对电线起得非常好的保护作用，避免酸碱对电线的侵害，并能防止鼠、虫对电线的啃食，而当电线因过热起火时，它能有效的阻燃，防止火灾的发生 怎样看懂水电施工图里面有些符号的含义

同一个图纸的线宽种类应妥善分类，不宜过多。根据不同的用途，线型可分为以下6种：

⑴ 粗实线：电气线路，一次线路等主要内容用线，可见轮廓线、图框线等。

⑵中实线：电气施工图的干线、支线、电缆线、架空线等均用中实线画。例如电话线中间加字母F，广播线中间加字母S。

⑶细实线：二次线路，一般线路。电气施工图的底图线(即建筑平面图)要用细实线，以突出用中实线画的电气线路。

⑷点划线：用于轴线、中心线等，如电气设备安装大样图的中心线。

⑸虚线：适用辅助线，屏蔽线、机械连接线，不可见轮廓线、不可见导线、计划扩展内容用线等。

⑹折断线：用在被断开部分的边界线。

此外，电气专业常用的线型还有电话线、接地母线、电视天线、避雷线等多种特殊形式。在图线上加上限定符号或文字符号，表示用途，形成新的图线符号。{三控电路设计}.

例如：——M——表示为母线槽； ——L——表示为电缆桥架

——B——表示为广播线； ——R——表示为电视线

——A——表示为消防线； ——F——表示为电话线

4.字体和尺寸标注

(1)墨线图应采取直体长仿宋字。图中书写的各种字母和数字，可采用向右倾斜与水平成75°角的斜体字。当与汉字混合书写时，可采用直体字，但物理符号推荐采用斜体字。汉字的笔划粗细约为字高的1/15。各种文种字母和数字的笔划粗细约为字高的1/7或1/8。各种字体应从左往右，排列整齐，笔划清晰。不得滥用不规范的简化字和繁体字。值得一提的是：工程图纸不宜使用许多字体，尽管有的字体很漂亮。工程设计中规范化的要求胜过对美观的要求，我们应该遵照国家制图标准，而不要以个人的喜好而随心所欲。

三控电路设计篇二

三控开关的电路图及开关

三控开关的电路图及开关

用到三控开关，即在三个地方可以同时控制一个灯，主要在主卧、次卧使用。卧室门口一个开关、床的两边分别一个开关，一共三个，都可以控制卧室主灯。

1、基本电路图如下所示：

2、上面电路图中，K1和K3就是普通的双控开关，中间的开关比较特殊，称为“中途开关”（或叫“中途掣开关”、“双路换向开关”）。在别墅、错层等大面积房型，或一些公共场所中，可能会有一个电器（常见为照明电器）需要在三个甚至更多位置进行通断控制。中途开关就是为了满足这种需求而设计的。

三个位置控制一个电器，需要两只双控开关加一只中途开关； 四个位置控制一个电器，需要两只双控开关加两只中途开关；

五个位置控制一个电器，需要两只双控开关加三只中途开关，以此类推。

用单相电源使三相电动机运行，只需增加一只合适的移相电容器，方法如下：

对于星形接法的电动机，接线方法如图1；对于三角形接法的电动机，接线方法如图2。根据实践移相电容的容量数值上应约等于0.07与电动机功率之积，如电动机功率为150瓦，所选电容器的容量应约等于0.07 x 150=10.5微法，用两个日光灯电容器（4.75μF)并联即可满足要求。

如果电动机启动很快，而且听到较大的嗡嗡声，应减小电容器容量；如电动机启动缓慢，可适当增大电容器容量。又如电源线由接a点改为接b点，则可改变电动机转

随着电话机的普及率越来越高，拥有住宅电话的家庭也越来越多，但大多数住宅电话使用率很低，利用电话入户馈线提供的48V（60V）直流馈电作电子门铃的工作能源是经济实用的。现介绍一款不用电池的双音门铃电路。电路原理如图所示，不难看出，图中电路是常规的电话机振铃电路的变型。a、b分别是电话机入户线的正、负两端。AN为常开型门铃按钮，在电话机候机时，按下AN，程控交换机提供的48V（或60V）电压，直流馈电经VD1、R1对电容C1充电，当C1端电压Vc达到IC1的起控电压时，IC1起振送出双音电子铃流使蜂鸣器B发声，告知主人有客来访。而当电话机正在使用时，则图中a、b之间的电压较低达不到IC1的起控电压，此时，即使按下AN门铃按钮也不工作，这是因为由于R1取值较大，远大于电话机的阻抗。故AN按下时对电话机的正常通话无影响。也对程控交换机无不良影响，仅在使用门铃时对其间打入的电话遇忙。

三控电路设计篇三

一灯双控、一灯三控、一灯多控电路图

一灯双控、一灯三控、一灯多控电路图 一灯双控、一灯三控、一灯多控电路图

三联开关接线图

三控电路设计篇四

一灯单控、一灯双控、一灯三控、一灯多控照明电路图

一灯单控、一灯双控、一灯三控、一灯多控照明电路图

双控开关接线图

三控开关接线图{三控电路设计}.

日光灯接线图

双联双控开关接线图

开关接线图一

双控开关接线图二

双控开关接线图三

单联双控开关接线原理图

双联或多联双控开关接线原理参照此图即可

三控电路设计篇五

一灯双控、一灯三控、一灯多控电路图

一灯双控、一灯三控、一灯多控电路图

一灯双控、一灯三控、一灯多控电路图

三控电路设计篇六

三控开关接线图

2、上面电路图中，K1和K3就是普通的双控开关，中间的开关比较特殊，称为“中途开关”（或叫“中途掣开关”、“双路换向开关”）。在别墅、错层等大面积房型，或一些公共场所中，可能会有一个电器（常见为照明电器）需要在三个甚至更多位置进行通断控制。中途开关就是为了满足这种需求而设计的。

三个位置控制一个电器，需要两只双控开关加一只中途开关；(如无也可用双联开关代替)

四个位置控制一个电器，需要两只双控开关加两只中途开关；

五个位置控制一个电器，需要两只双控开关加三只中途开关，以此类推。

3、“中途开关”的购买上，市面上几个大的牌子都有相应的产品。TCL叫中途掣开关；梅兰日兰叫中途开关；西蒙叫双路换向开关。根据淘宝上的搜索，西蒙的50，53，58系列都有双路换向开关，比较多，价格还好，价格一般的在13-20块左右。TCL跟梅兰日兰的就少见点，价格居然标上100了，服了！
